Nitruración por plasma · Caso práctico
Patt produce de forma constante capas nitruradas de 250 µm o más en H13. La elevada dureza cerca de la superficie y una zona de difusión de soporte ayudan a resistir las cargas de contacto, el desgaste por deslizamiento y el gripado.
Una superficie dura necesita soporte por debajo. Para piezas de H13 sometidas a contacto y deslizamiento repetidos, Patt desarrolla una zona de difusión que proporciona una transición desde la región endurecida hacia el sustrato. Una profundidad de 250 µm o más aporta un soporte considerable bajo la superficie de trabajo.
El proceso está diseñado para evitar nitruros intergranulares (IGN) y capas superficiales frágiles. La profundidad, el perfil de dureza y la estructura de la capa se consideran conjuntamente para adaptar el tratamiento a la pieza y sus condiciones de servicio.
Dos perfiles archivados de H13 muestran la dureza en las posiciones superior e inferior de la muestra. Cada perfil contiene 12 mediciones entre 20 y 290 µm bajo la superficie. El gráfico une los valores registrados sin suavizado ni extrapolación.
| Profundidad bajo la superficie (µm) | Posición superior (HV0.05) | Posición inferior (HV0.05) |
|---|---|---|
| 20 | 1107 | 1106 |
| 40 | 1076 | 1075 |
| 70 | 1046 | 1021 |
| 100 | 1048 | 1021 |
| 120 | 1020 | 1021 |
| 140 | 994 | 944 |
| 170 | 920 | 835 |
| 190 | 743 | 712 |
| 220 | 653 | 653 |
| 240 | 626 | 601 |
| 270 | 601 | 578 |
| 290 | 589 | 578 |
A 20 µm, las dos lecturas son 1.107 y 1.106 HV0.05. A 120 µm, permanecen en 1.020 y 1.021 HV0.05. A mayor profundidad, son 626 y 601 HV0.05 a 240 µm, y 601 y 578 HV0.05 a 270 µm. Estos perfiles muestran el gradiente de dureza bajo la superficie de trabajo.

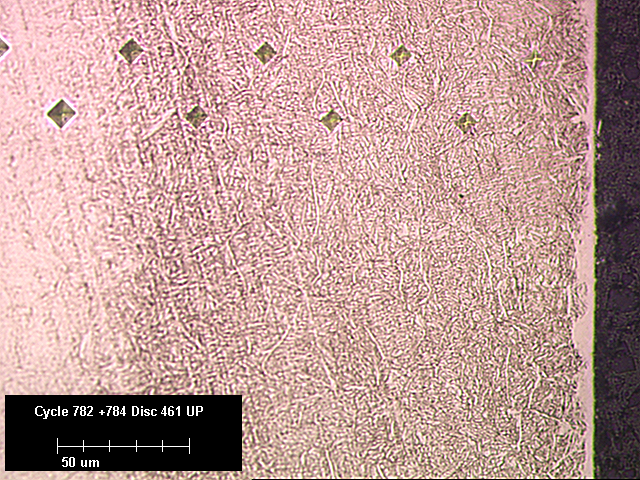

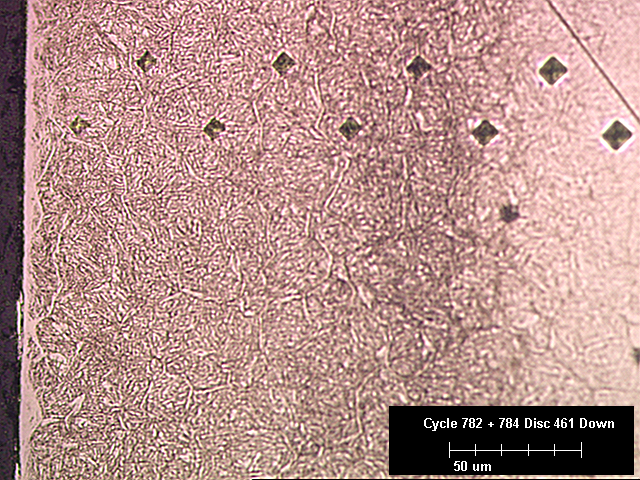

Las micrografías seleccionadas conservan las anotaciones y barras de escala originales de 50 µm. Abra cualquier imagen para verla a resolución completa.
Patt declara las siguientes mejoras para su proceso de nitruración del H13. Estos resultados de desgaste son independientes de las mediciones de microdureza anteriores.
Patt declara una mejora aproximada de 800 veces en la resistencia al desgaste por deslizamiento frente al sustrato H13 sin nitrurar, dirigida a reducir la pérdida de material en contactos deslizantes.
Patt también declara una mejora importante de la resistencia al gripado, que ayuda a proteger las superficies de contacto contra daños adhesivos y transferencia de material durante el deslizamiento.
En herramientas para plásticos y otras piezas de H13, el tratamiento puede abordar contactos deslizantes en los que importan el desgaste, el daño adhesivo y el soporte de la capa. El perfil objetivo se selecciona según las condiciones reales de contacto, la geometría y el tratamiento térmico previo.
Para revisar su aplicación, envíe el estado de tratamiento térmico del H13, la dureza del núcleo, el plano, la temperatura de trabajo, el problema de contacto o desgaste, las zonas a enmascarar y los requisitos dimensionales finales.
