ExploreFiltermedien
Präziser Laserschnitt, auf die Schmelze abgestimmte Gewebe. Patt liefert flache und gewellte Siebe in gesinterter oder punktgeschweißter Ausführung für Extrusion, Compoundierung und Recycling.
Kundenspezifische Niedrig-ΔP-Auslegung
Bei fest vorgegebener Filterfläche führt der Wechsel auf feinere Gewebe oft zu einem unzulässigen Anstieg des Differenzdrucks (ΔP). Geben Sie unten Ihre gewünschte nominale oder absolute Filterfeinheit, die freie Fläche und den Lochdurchmesser Ihrer Siebstützplatte, den Systemdruck sowie den maximal zulässigen ΔP ein – Patt legt daraufhin ein mehrlagiges Siebpaket auf minimalen Druckverlust aus.
| Mesh-Zahl (Drähte/Zoll) | Drahtdurchmesser | Maschenweite | Offene Siebfläche |
|---|---|---|---|
| 10 | 0.635 mm0.0250 in | 1,905 µm0.0750 in | 56.3% |
| 16 | 0.457 mm0.0180 in | 1,130 µm0.0445 in | 50.7% |
| 20 | 0.406 mm0.0160 in | 864 µm0.0340 in | 46.2% |
| 24 | 0.356 mm0.0140 in | 703 µm0.0277 in | 44.1% |
| 30 | 0.305 mm0.0120 in | 542 µm0.0213 in | 41.0% |
| 40 | 0.254 mm0.0100 in | 381 µm0.0150 in | 36.0% |
| 50 | 0.229 mm0.0090 in | 279 µm0.0110 in | 30.3% |
| 60 | 0.191 mm0.0075 in | 233 µm0.0092 in | 30.3% |
| 80 | 0.140 mm0.0055 in | 178 µm0.0070 in | 31.4% |
| 100 | 0.114 mm0.0045 in | 140 µm0.0055 in | 30.3% |
| 120 | 0.094 mm0.0037 in | 118 µm0.0046 in | 30.9% |
| 150 | 0.066 mm0.0026 in | 103 µm0.0041 in | 37.2% |
| 180 | 0.058 mm0.0023 in | 83 µm0.0033 in | 34.3% |
| 200 | 0.053 mm0.0021 in | 74 µm0.0029 in | 33.6% |
| 250 | 0.041 mm0.0016 in | 61 µm0.0024 in | 36.0% |
| 325 | 0.036 mm0.0014 in | 43 µm0.0017 in | 29.7% |
| 400 | 0.025 mm0.0010 in | 38 µm0.0015 in | 36.0% |
| 500 | 0.025 mm0.0010 in | 25 µm0.0010 in | 25.0% |
| Mesh-Zahl (Kette × Schuss) | Kettdraht-Ø | Schussdraht-Ø | Nominale Feinheit | Absolute Feinheit |
|---|---|---|---|---|
| 16 × 200 | 0.254 mm0.0100 in | 0.165 mm0.0065 in | 90 µm | 105 µm |
| 20 × 200 | 0.229 mm0.0090 in | 0.152 mm0.0060 in | 75 µm | 95 µm |
| 20 × 250 | 0.254 mm0.0100 in | 0.127 mm0.0050 in | 62 µm | 80 µm |
| 20 × 300 | 0.229 mm0.0090 in | 0.114 mm0.0045 in | 50 µm | 65 µm |
| 24 × 310 | 0.216 mm0.0085 in | 0.114 mm0.0045 in | 45 µm | 60 µm |
| 30 × 250 | 0.203 mm0.0080 in | 0.127 mm0.0050 in | 55 µm | 70 µm |
| 30 × 360 | 0.191 mm0.0075 in | 0.102 mm0.0040 in | 38 µm | 50 µm |
| 40 × 560 | 0.178 mm0.0070 in | 0.076 mm0.0030 in | 28 µm | 38 µm |
| 80 × 700 | 0.102 mm0.0040 in | 0.076 mm0.0030 in | 25 µm | 35 µm |
| 120 × 1000 | 0.079 mm0.0031 in | 0.051 mm0.0020 in | 16 µm | 24 µm |
| 165 × 800 | 0.071 mm0.0028 in | 0.051 mm0.0020 in | 15 µm | 22 µm |
| 165 × 1400 | 0.071 mm0.0028 in | 0.041 mm0.0016 in | 10 µm | 16 µm |
| 200 × 600 | 0.061 mm0.0024 in | 0.046 mm0.0018 in | 18 µm | 28 µm |
| 200 × 1400 | 0.071 mm0.0028 in | 0.041 mm0.0016 in | 7 µm | 12 µm |
| 325 × 2300 | 0.038 mm0.0015 in | 0.025 mm0.0010 in | 2 µm | 5 µm |
| 400 × 2800 | 0.030 mm0.0012 in | 0.020 mm0.0008 in | 1 µm | 3 µm |
| Mesh-Zahl (Kette × Schuss) | Kettdraht-Ø | Schussdraht-Ø | Nominale Feinheit | Absolute Feinheit |
|---|---|---|---|---|
| 48 × 10 | 0.380 mm0.0150 in | 0.710 mm0.0280 in | 260 µm | 310 µm |
| 63 × 18 | 0.320 mm0.0126 in | 0.550 mm0.0217 in | 175 µm | 215 µm |
| 72 × 15 | 0.300 mm0.0118 in | 0.600 mm0.0236 in | 150 µm | 185 µm |
| 85 × 14 | 0.250 mm0.0098 in | 0.600 mm0.0236 in | 130 µm | 160 µm |
| 130 × 16 | 0.160 mm0.0063 in | 0.450 mm0.0177 in | 115 µm | 140 µm |
| 132 × 17 | 0.191 mm0.0075 in | 0.406 mm0.0160 in | 100 µm | 125 µm |
| 152 × 24 | 0.150 mm0.0059 in | 0.350 mm0.0138 in | 85 µm | 105 µm |
| 175 × 50 | 0.140 mm0.0055 in | 0.240 mm0.0094 in | 70 µm | 90 µm |
| 228 × 36 | 0.100 mm0.0039 in | 0.280 mm0.0110 in | 60 µm | 75 µm |
| 260 × 40 | 0.095 mm0.0037 in | 0.250 mm0.0098 in | 50 µm | 63 µm |
| 290 × 74 | 0.090 mm0.0035 in | 0.180 mm0.0071 in | 42 µm | 55 µm |
| 325 × 39 | 0.071 mm0.0028 in | 0.254 mm0.0100 in | 35 µm | 46 µm |
| 400 × 120 | 0.060 mm0.0024 in | 0.130 mm0.0051 in | 25 µm | 34 µm |
| 630 × 130 | 0.040 mm0.0016 in | 0.112 mm0.0044 in | 15 µm | 20 µm |
| 720 × 150 | 0.036 mm0.0014 in | 0.100 mm0.0039 in | 10 µm | 14 µm |
Präzisionsfertigung

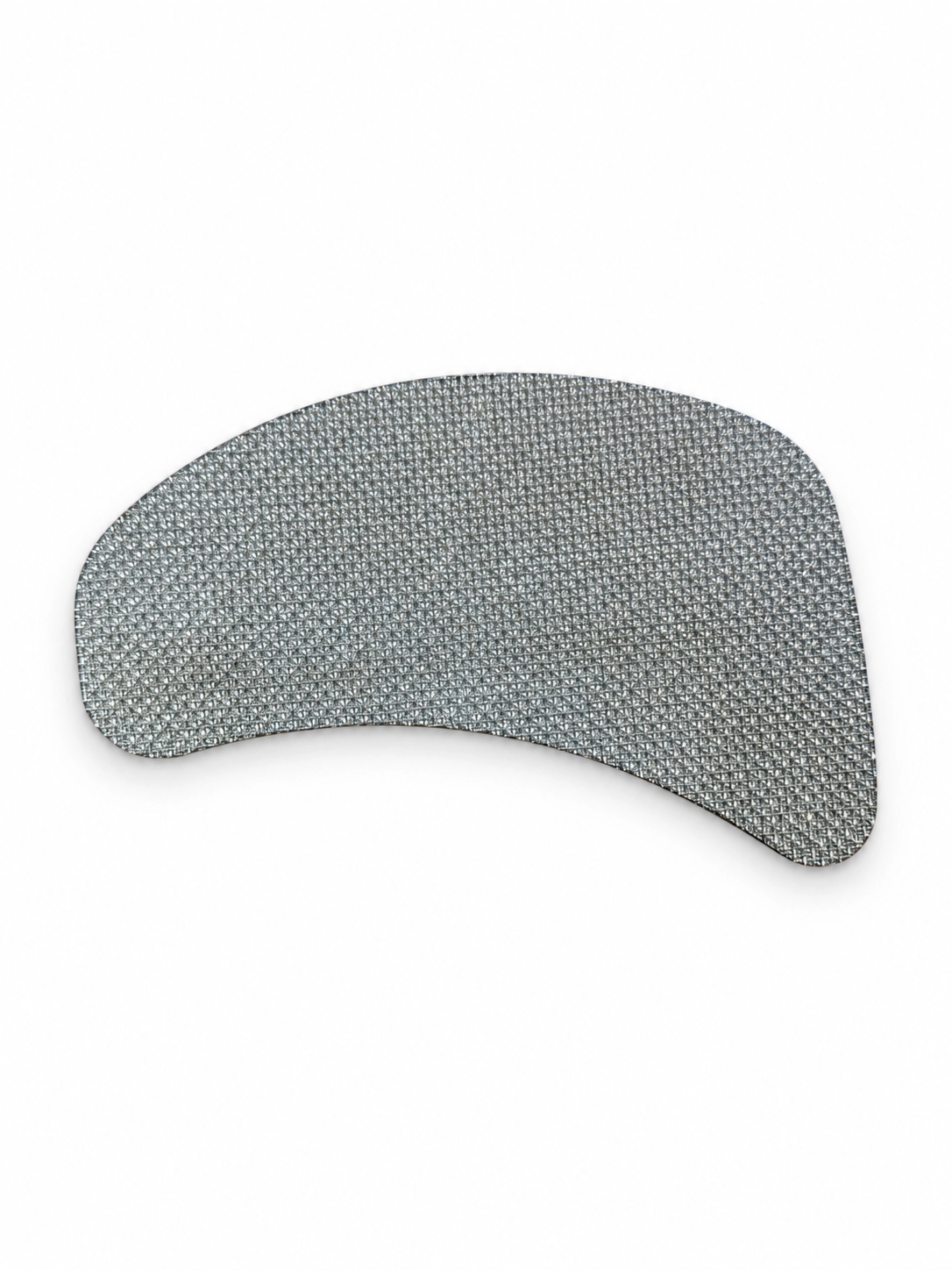

Patt fertigt Extrudersiebe ausschließlich im berührungslosen Laserschnitt. Dadurch entfallen Stanzkräfte, die feine Gewebe am Schnittrand verziehen, ebenso wie Stempelverschleiß und Gratbildung. Flache Rundsiebe und gebogene Nierenprofile für Rotationssiebwechsler sitzen passgenau in der Trägerplatte.
Lagenverbund
Mehrlagige Siebpakete kombinieren Schutzgewebe, feine Filterlage und hochdurchlässige Stützlagen passend zur Lochgeometrie Ihrer Siebstützplatte.
Diffusionsgesinterte Siebpakete verbinden sämtliche Drahtkreuzungspunkte und Stützlagen zu einem formstabilen porösen Verbund – ideal gegen Drahtverschiebung bei hohem ΔP sowie für wiederholte Rückspülzyklen in kontinuierlichen Rotationsfiltern. Punktgeschweißte Pakete fixieren den Lagenaufbau wirtschaftlich für schnelle Siebwechsel.
1,8× aktive Siebfläche
Wenn feinere Filtration bei festem Gehäusedurchmesser das ΔP-Limit eines Flachsieb-Pakets überschreitet, vergrößern geformte Wellensiebe auf gewellten Patt-Siebstützplatten die aktive Siebfläche um den Faktor 1,8× bei gleichem Außendurchmesser (nur ca. 15 mm zusätzliche Einbaubreite) und senken den Druckverlust deutlich.
Großflächen-Kerzenfiltration
Für die Ultrafeinfiltration bis 1 µm, hohe Durchsätze oder stark verschmutzte Rezyklate, bei denen Scheibensiebe flächenmäßig an Grenzen stoßen, bieten gesinterte Filterkerzen im Patt Colossus Kerzensiebwechsler 1.385–7.000 cm² aktive Filterfläche mit unterbrechungsfreiem Kerzenwechsel und automatischer Rückspülung.

Nein. Drahtdurchmesser und Webart bestimmen ebenfalls Öffnung und Strömungswiderstand. Geben Sie Zielpartikelgröße, Gewebe, Stützlagen und nominale oder absolute Filterfeinheit an. Patt liefert lasergeschnittene Siebe in gesinterter, punktgeschweißter, flacher und gewellter Ausführung.
